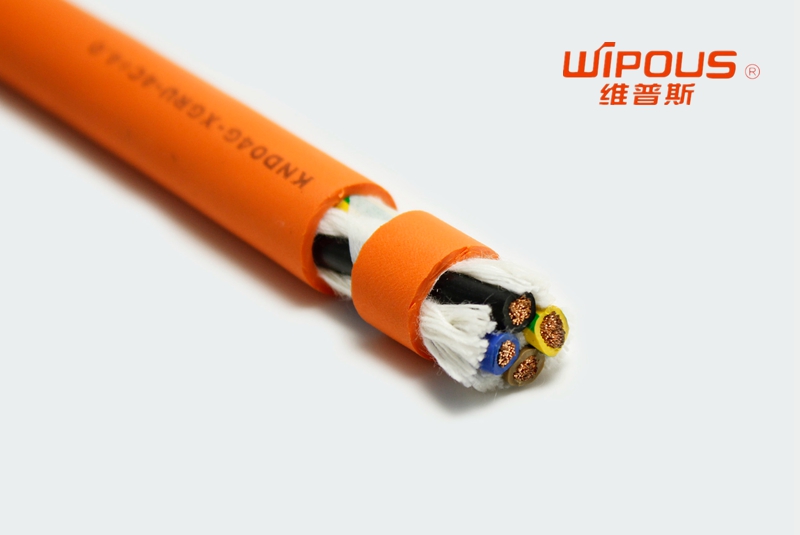

柔性電纜的結構是柔性電纜區別于其他電纜最大的構成因素。下面我們來了解一下組成柔性電纜的七大結構 ：
一、芯線股
柔性芯線股結構越柔軟越好，導體采用超細無氧精絞銅絲。
二、芯線絕緣
柔性電纜內的絕緣材料不能彼此粘帶，與此同時絕緣層還需要支撐每股單獨的導線。因此只有**的高壓成型的PVC/TPE材料才能在適用于拖鏈的數百萬米電纜應用中，證實它們的可靠性，耐用性。
三、內護套
柔性電纜擠壓式成型的內護套應用取代廉價的羊毛材料或其他填充物，從而確保絞線結構不會散亂。
四、外護套
柔性電纜由不同的改良材料制成的外護套具有不同的功能：抗UV（UV：紫外線）、抗低溫、耐油以及高性價比。但所有這些外護套都有一個共同點：高耐磨性，并且不會粘附任何東西。外護套必須具有高柔性，但也要有支撐功能，因此必須高壓擠壓成型
五、抗拉中心
根據柔性電纜線芯數量以及每根芯線交叉區域的空間，在電纜線的中心盡可能的有一根真正的中心填充線（而不是像通常情況下，有一些填充料或廢料制成的垃圾芯線填充）這種方法能有效的保護絞線結構，防止線游離到電纜的中心區域。
六、屏蔽
高柔性電纜通過優化的編織角度將屏蔽層緊緊的編織在內護套外。松散的編織帶會降低信號抗干擾能力并且屏蔽層也很快因屏蔽線的斷裂而失效。緊密編織的屏蔽層同時還具有抗扭力、抗扭轉性能
七、絞線結構
柔性電纜絞線結構必須以最佳的絞合節距繞在一個穩定的抗拉中心周圍。然而，由于采用了絕緣材料，絞線結構應按其運動時的狀態特點來設計。當芯線數量≥12時，就應該采用成束絞合方式。
